Technische Exzellenz: Die Prinzipien hydraulischer Ventilblöcke verstehen

Im Bereich der Fluidtechnik ist der Hydraulikventilblock das Gehirn, das den Druck, den Durchfluss und die Richtungssteuerung der Hydraulikflüssigkeit steuert, um die korrekte Bewegung des Aktuators in die gewünschte, von der Anwendung vorgegebene Position zu erreichen.

1. Klassifizierung und Funktionalität

Hydraulische Steuerventile können grob in drei Arten von Steuerventilen eingeteilt werden: Wegeventile, Druckregelventile, Durchflussregelventile. Diese wiederum ermöglichen die Steuerung der drei Grundkreise in jedem Hydrauliksystem: Richtungssteuerung, Druckregelung, Geschwindigkeitsregelung. Diese Ventile können als Gewindeventile, Ventile auf Unterplattenmontage oder als Patronenventile angeordnet sein.

2. Die Anatomie eines Zweiwege-Kartuschenventils

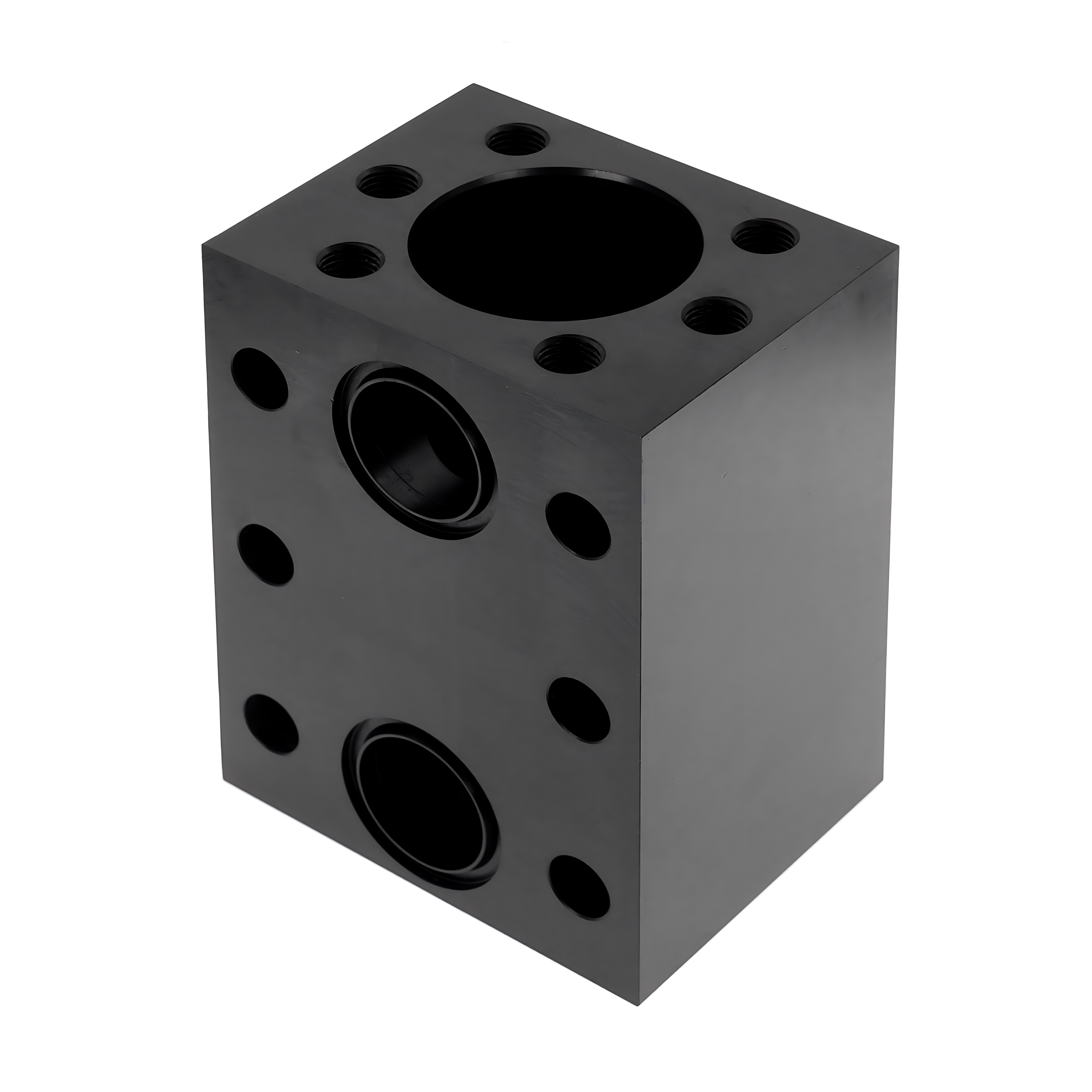

Als einer der führenden Präzisionsbearbeitungshersteller ist Difon auf die komplexe Herstellung von Zweiwege-Kartuschenventilen spezialisiert, die in den folgenden Segmenten zu finden sind: Der Einsatz bestehend aus Spule, Hülse, Feder und Dichtungen. Dies ist der Kopf des Ventils, das den Hauptölkreislauf steuert. Die Steuerabdeckung hält die Miniatur-Pilotelemente und hält den Einsatz sicher zwischen der Pilotsteuer- und der Hauptsteuerkammer. Das Pilotventil ist auf der Abdeckung montiert und steuert den größeren Hauptkolben. In der Regel handelt es sich dabei um ISO-konforme elektromagnetische Wegeventile oder Proportionaldruckventile. Der integrierte Verteilerblock enthält alle oben genannten Komponenten und steuert die interne Kommunikation der Ölkreisläufe, die sehr komplex sind.
