Wie funktioniert die hydraulische Verteilerbearbeitung?

Abstrakt

Bearbeitung von Hydraulikverteilernist ein entscheidender Herstellungsprozess zur Herstellung kompakter, hochpräziser Flüssigkeitssteuerblöcke für Hydrauliksysteme. Diese Komponenten bestimmen die Effizienz, Sicherheit und Zuverlässigkeit komplexer Hydraulikkreisläufe, die in Baumaschinen, Industrieautomation, Luft- und Raumfahrtsystemen und Energieanlagen eingesetzt werden. In diesem Artikel wird erläutert, wie die Bearbeitung von Hydraulikverteilern funktioniert, welche wichtigsten Herausforderungen es gibt, welche Materialien es zu berücksichtigen gilt, Bearbeitungstechniken, Qualitätskontrollmethoden und wie professionelle Hersteller eine langfristige Leistung und einen leckagefreien Betrieb sicherstellen.

Inhaltsverzeichnis

• 1. Einführung in die hydraulische Verteilerbearbeitung
• 2. Wie der Bearbeitungsprozess funktioniert
• 3. Wichtigste Herausforderungen bei der Herstellung
• 4. Materialien, die bei der Verteilerbearbeitung verwendet werden
• 5. Präzisions- und Toleranzanforderungen
• 6. Überblick über die Bearbeitungstechniken
• 7. Qualitätskontrolle und Tests
• 8. Industrielle Anwendungen
• 9. Professionelle Fertigungsunterstützung von Difon
• 10. FAQ

1. Einführung in die hydraulische Verteilerbearbeitung

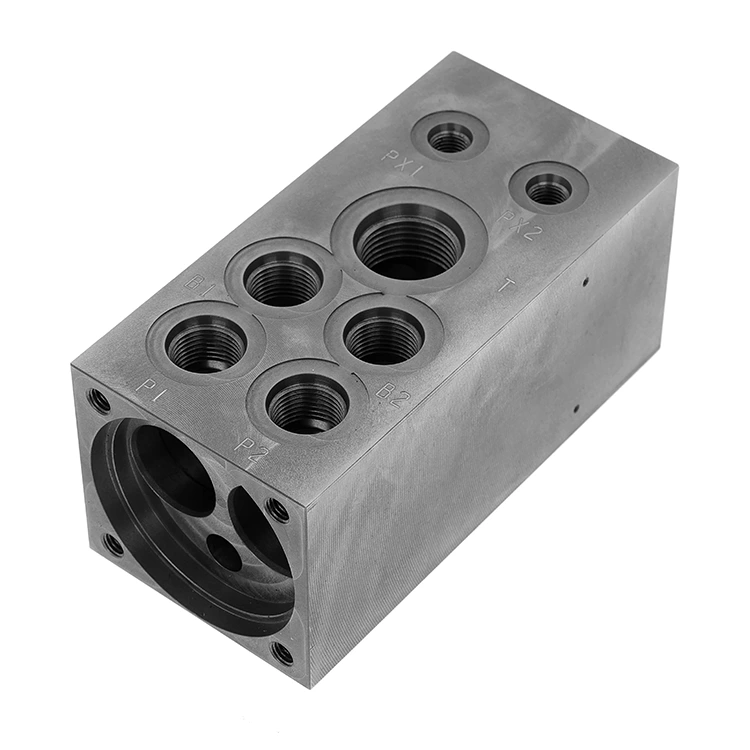

Hydraulikverteiler sind konstruierte Blöcke, die den Flüssigkeitsfluss zwischen Pumpen, Ventilen, Aktuatoren und Behältern in Hydrauliksystemen leiten. Anstatt mehrere Schläuche und Anschlüsse zu verwenden, integrieren Verteiler Kanäle in einen einzigen massiven Block. Dies reduziert Leckstellen, verbessert die Systemkompaktheit und erhöht die Zuverlässigkeit.

Unter hydraulischer Verteilerbearbeitung versteht man den präzisen CNC-Fertigungsprozess, der interne Strömungskanäle, Ventilanschlüsse und Dichtflächen innerhalb eines Metallblocks erzeugt. Die Genauigkeit dieses Prozesses wirkt sich direkt auf die Systemleistung und -sicherheit aus.

2. Wie der Bearbeitungsprozess funktioniert

Die Bearbeitung von Hydraulikverteilern umfasst mehrere streng kontrollierte Schritte. Jeder Schritt erfordert Präzisionstechnik und fortschrittliche CNC-Ausrüstung.

1. Design und Technik– Hydraulikpläne werden in 3D-CAD-Modelle umgewandelt, die Strömungswege, Anschlüsse und Montageflächen definieren.
2. Materialvorbereitung– Hochfeste Aluminium-, Stahl- oder Edelstahlblöcke werden ausgewählt und auf Maß zugeschnitten.
3. CNC-Programmierung– Werkzeugwege werden mit CAM-Software generiert, um präzises Bohren und Fräsen zu gewährleisten.
4. Tieflochbohren– Interne Strömungskanäle werden mithilfe spezieller Bohrtechniken erstellt.
5. Fräsen und Portieren– Ventilhohlräume, Gewindeanschlüsse und Montageschnittstellen werden bearbeitet.
6. Entgraten und Reinigen– Interne Durchgänge werden gereinigt, um Späne zu entfernen und Verunreinigungen zu verhindern.

Jede Stufe muss streng kontrolliert werden, um die Flüssigkeitseffizienz sicherzustellen und Druckverluste oder Leckagen zu verhindern.

3. Wichtigste Herausforderungen bei der Herstellung

Die Bearbeitung von Hydraulikverteilern ist aufgrund strenger funktionaler und struktureller Anforderungen sehr komplex.

• Interne Kanalgenauigkeit:Schon geringfügige Abweichungen können die hydraulische Strömungsdynamik stören.
• Leckageprävention:Dichtflächen müssen eine perfekte Ebenheit und Oberflächenbeschaffenheit aufweisen.
• Spanentfernung:Tiefe Innenkanäle erschweren die Reinigung nach der Bearbeitung.
• Thermische Verformung:Die bei der Bearbeitung entstehende Wärme kann die Maßhaltigkeit beeinträchtigen.

4. Materialien, die bei der Verteilerbearbeitung verwendet werden

Die Materialauswahl spielt eine entscheidende Rolle für Leistung, Haltbarkeit und Kosteneffizienz.

• Aluminiumlegierungen:Leicht und korrosionsbeständig, weit verbreitet in mobilen Hydrauliksystemen.
• Kohlenstoffstahl:Hohe Festigkeit für schwere Industrieanwendungen.
• Edelstahl:Hervorragende Korrosionsbeständigkeit für raue Umgebungen.

5. Präzisions- und Toleranzanforderungen

Hydraulikverteiler erfordern extrem enge Toleranzen, oft im Mikrometerbereich. Oberflächenrauheit, Rechtwinkligkeit und Konzentrizität wirken sich direkt auf die hydraulische Abdichtung und die Durchflusseffizienz aus.

Hersteller verwenden fortschrittliche CNC-Bearbeitungszentren mit Mehrachsensteuerung, um Wiederholbarkeit und Präzisionskonsistenz über alle Produktionschargen hinweg sicherzustellen.

6. Überblick über die Bearbeitungstechniken

7. Qualitätskontrolle und Tests

Qualitätssicherung ist bei der Produktion von Hydraulikverteilern von entscheidender Bedeutung. Hersteller implementieren strenge Prüfverfahren:

• Inspektion von 3D-Koordinatenmessgeräten (KMG).
• Druckleckprüfung
• Analyse der Oberflächenrauheit
• Überprüfung des Flusspfads

Jeder Verteiler muss Druck- und Dichtungstests bestehen, um einen sicheren Betrieb unter extremen Bedingungen zu gewährleisten.

8. Industrielle Anwendungen

Hydraulikverteiler werden in einer Vielzahl von Branchen eingesetzt, in denen die Steuerung der Fluidtechnik von entscheidender Bedeutung ist.

• Baumaschinen (Bagger, Lader)
• Industrielle Automatisierungssysteme
• Hydraulische Steuerungssysteme für die Luft- und Raumfahrt
• Schiffs- und Offshore-Ausrüstung
• Energie- und Stromerzeugungssysteme

9. Professionelle Fertigungsunterstützung von Difon

Die qualitativ hochwertige Bearbeitung von Hydraulikverteilern erfordert nicht nur fortschrittliche Ausrüstung, sondern auch umfassendes technisches Fachwissen.Difonist auf Präzisions-CNC-Bearbeitungslösungen für Hydrauliksysteme spezialisiert und liefert maßgeschneiderte Verteilerkonstruktionen, die auf komplexe industrielle Anforderungen zugeschnitten sind.

Von der Prototypenentwicklung bis zur Massenproduktion gewährleistet Difon eine strenge Maßkontrolle, optimiertes Strömungsdesign und zuverlässige Dichtungsleistung. Jedes Produkt wird einer strengen Prüfung unterzogen, um anspruchsvollen Betriebsumgebungen gerecht zu werden.

Wenn Sie auf der Suche nach stabiler Leistung, reduziertem Leckagerisiko und hocheffizienten Hydrauliklösungen sind, kann Difon Ihr Projekt mit umfassenden Fertigungsmöglichkeiten unterstützen.Kontaktieren Sie unsBesprechen Sie noch heute Ihre Anforderungen an die Bearbeitung von Hydraulikverteilern.

10. FAQ

F1: Was ist der Hauptzweck eines Hydraulikverteilers?
Ein Hydraulikverteiler leitet und steuert den Flüssigkeitsfluss innerhalb eines Hydrauliksystems, ersetzt mehrere externe Schläuche und verringert das Risiko von Leckagen.

F2: Warum ist Bearbeitungspräzision so wichtig?
Selbst kleine Abweichungen können aufgrund der Hochdruck-Fluiddynamik zu Druckverlust, Ineffizienz oder Systemausfall führen.

F3: Welches Material eignet sich am besten für Hydraulikverteiler?
Das hängt von den Anwendungsanforderungen ab. Aluminium wird häufig für Leichtbausysteme verwendet, während Stahl für Hochdruckumgebungen verwendet wird.

F4: Wie stellen Hersteller sicher, dass kein Leck austritt?
Durch Präzisionsbearbeitung, Oberflächenveredelung und Druckprüfung unter simulierten Arbeitsbedingungen.

F5: Kann Difon kundenspezifische Verteilerdesigns verarbeiten?
Ja. Difon bietet vollständig maßgeschneiderte Bearbeitungslösungen basierend auf den Anforderungen des Hydrauliksystems des Kunden.
