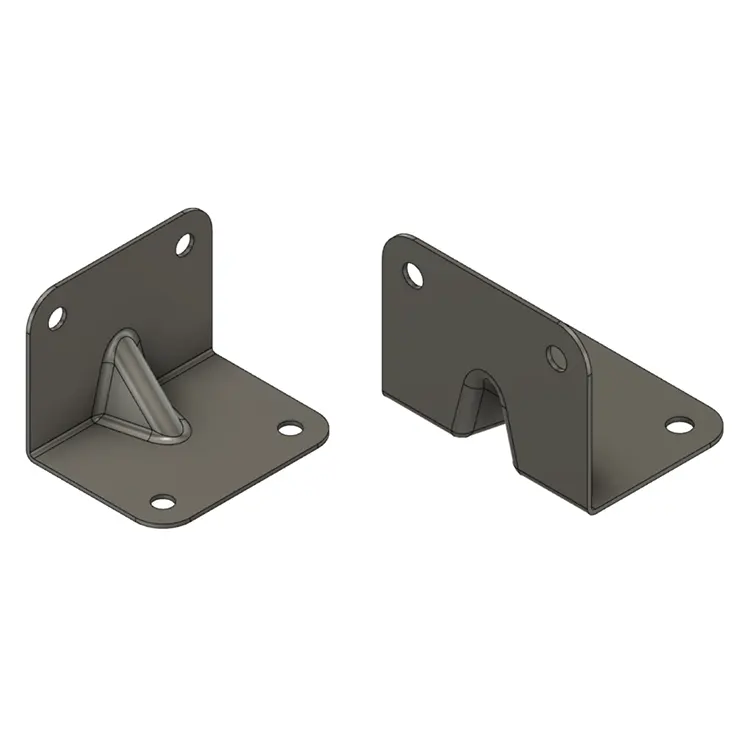

Versteifungsrippe

CNC-Biegung für kundenspezifische Versteifungsrippenblechteile bei Difon Machinery

Hersteller in Branchen wie Industrieregalen, medizinischen Geräten und Transportkomponenten müssen oft Blechteile stabiler machen, ohne zu viel Gewicht hinzuzufügen. Dieses Gleichgewicht ist entscheidend: Übermäßiges Gewicht beeinträchtigt die Funktionalität, während unzureichende Festigkeit zu Verformungen oder zum Versagen unter Belastung führt. Difon Machinery Co., Ltd. ist ein vertrauenswürdiger Anbieter von CNC-Biegedienstleistungen, deren Schwerpunkt auf der Herstellung kundenspezifischer Versteifungsrippen liegt. Wir sind auf maßgeschneiderte Blechteile mit integrierten Versteifungsrippen spezialisiert: Schwerlastregalplatten, Sockel für medizinische Geräte, Stützrahmen für LKW-Karosserien und mehr. Jede Rippe wird durch präzises CNC-Biegen so entworfen und geformt, dass sie Ihren Anforderungen entspricht – wie viel Gewicht sie trägt, welche Größe das Teil hat, welches Material. Ganz gleich, ob Ihre Anwendung flache V-förmige Rippen für leichte Elektronikgehäuse oder tiefe U-förmige Rippen für Industrieplatten erfordert, die schwere Lasten tragen. Durch die Wahl von Difon entfällt der traditionelle Kompromiss zwischen Festigkeit und Gewicht. Sie erhalten außerdem einen Partner, der Ihre funktionalen Anforderungen in echte, starke Teile umwandelt und so die Haltbarkeit und Lebensdauer Ihrer Produkte erheblich erhöht.

Versteifungsrippen sehen vielleicht wie einfache erhabene Linien auf Blech aus, aber ihr Design und ihre Platzierung haben direkten Einfluss darauf, wie gut das Teil Biegungen, Verdrehungen oder Verformungen standhält. Generische, handelsübliche Rippenmuster sind bei der Bewältigung spezifischer struktureller Herausforderungen oft unwirksam. Nehmen Sie ein Standard-Regalpaneel: keine Rippen, und es könnte durchhängen, wenn Sie 50 kg darauf legen. Falsch konstruierte oder falsch positionierte Rippen können Spannungskonzentrationspunkte erzeugen, die zu Rissen an der Rippenbasis führen. Im Gegensatz dazu sind unsere maßgeschneiderten Versteifungsrippen so konstruiert, dass sie die Lasten gleichmäßig verteilen, sodass das gleiche Paneel 150 kg oder mehr tragen kann, ohne sich zu verbiegen. Einfache Blechbearbeitungsbetriebe bieten nur voreingestellte Rippenmuster an, wodurch Ihre Gestaltungsmöglichkeiten eingeschränkt werden. Aber wir behandeln jedes Rippenprojekt wie die Lösung eines Problems. Zunächst arbeiten wir mit Ihrem Team zusammen, um die Kräfte zu verstehen, denen das Teil ausgesetzt sein wird. Dieser kollaborative Ansatz stellt sicher, dass die Rippen genau dort eine gezielte strukturelle Verstärkung bieten, wo sie benötigt wird.

Unser maßgeschneiderter Versteifungsrippen-Service beginnt mit einem vierstufigen Arbeitsablauf: Entwurf, dann Fertigung. Es integriert fundierte Konstruktionsprinzipien mit hochpräzisem CNC-Biegen und der Prozess beginnt mit einer Designberatung, die sich auf die Anforderungen an die Tragfähigkeit konzentriert. Wir gehen über die anfänglichen Spezifikationen hinaus, um die optimale Rippenkonfiguration für Ihre spezifischen Tragfähigkeitsanforderungen zu analysieren und zu bestimmen. Wenn Sie beispielsweise eine 1,2 m lange Stahlplatte für Lagerregale benötigen, die 100 kg pro Meter tragen kann, berechnen unsere Ingenieure, wie sie ein Durchbiegen verhindern können. Wir könnten drei U-förmige Rippen mit einem Abstand von 300 mm entlang der Platte vorschlagen. Eine einzelne Mittelrippe kann einen Spannungskonzentrationspunkt erzeugen und die Integrität der Platte gefährden. Wir verwenden eine 2D-CAD-Software, um die Rippen auf dem Design Ihres Teils zu zeichnen und dann eine „Biegesequenzkarte“ zu erstellen. Dies zeigt, wie die CNC-Maschine jede Rippe formt – sehr wichtig, um zu vermeiden, dass sich das Metall überlappt oder es falsch gebogen wird. Für knifflige Teile, wie z. B. gebogene Sockel medizinischer Geräte, erstellen wir sogar 3D-Modelle. Dadurch können wir die Integration der Rippen in die Gesamtgeometrie validieren und potenzielle Designprobleme vor der Produktion identifizieren und lösen. Bei diesem Entwurfsschritt geht es nicht nur um die Herstellung einer Rippe – es geht darum, eine Rippe zu erstellen, die zu dem passt, was das Teil leisten soll.

Sobald der Entwurf fertig ist, gehen wir zum CNC-Biegen der Rippen über – und das erfordert viel mehr Präzision als das Standardbiegen. Selbst kleine Unterschiede in der Rippentiefe oder im Rippenwinkel können das Teil schwächer machen. Bei Difon verfügen wir über eine Reihe von CNC-Biegemaschinen mit Spezialwerkzeugen für V-, U-, L- und Z-förmige Rippen. Sie verfügen außerdem über eine dynamische Druckregelung, so dass wir Einstellungen für Material und Rippendesign anpassen können. Nehmen wir an, wir fertigen eine V-förmige Rippe aus 2 mm dickem kaltgewalztem Stahl. Die CNC-Maschine richtet das Blech mit einem Hinteranschlag mit einer Genauigkeit von ±0,05 mm aus. Dann senkt es langsam – 5 mm pro Sekunde – eine V-förmige Matrize ab und drückt mit einem Druck von 120 bar. Gerade genug, um einen 90°-Winkel zu bilden, ohne dass das Metall an der Biegung dünner wird. Für eine U-förmige Rippe aus 1,5 mm dickem Aluminium führt die Maschine zwei Schritte aus: Zuerst biegt sie jede Seite um 45° und schließt dann auf 180°, um die U-Form zu erhalten. Eine Verweilzeit von 3 Sekunden wird verwendet, um die Rückfederungseigenschaften des Aluminiums auszugleichen und so die Maßhaltigkeit sicherzustellen. Für lange Rippen verwenden wir das „segmentierte Biegen“ – die Maschine fertigt die Rippe in 200-mm-Abschnitten. Dadurch bleiben Tiefe und Winkel über die gesamte Länge hinweg konstant. Manuelles Biegen führt oft zu inkonsistenten Rippenprofilen und dünnen Stellen an den Enden, was die strukturelle Wirksamkeit beeinträchtigt.

Nach der Herstellung der Rippen konzentrieren wir uns auf die Endbearbeitung und prüfen, ob das Teil stabil genug ist. Diese Schritte stellen sicher, dass die gerippten Teile gut funktionieren und gut aussehen. Zuerst überprüfen wir mit einem Laserprofilscanner die Form der Rippe – Tiefe, Breite, Winkel. Wir vergleichen es mit der Designdatei. Wenn beispielsweise eine U-förmige Rippe 8 mm tief sein soll, stellen wir sicher, dass sie auf der gesamten Länge innerhalb von ±0,1 mm dieser Tiefe liegt. Dies ist der Schlüssel zur gleichmäßigen Gewichtsverteilung. Anschließend glätten wir die Stellen, an denen die Rippe auf das Blech trifft, mit einem Entgratungswerkzeug mit abgerundeter Spitze. Keine scharfen Kanten – diese könnten beim Zusammenbau jemanden schneiden oder sich an anderen Teilen verfangen. Für Teile, die schön aussehen müssen (wie z. B. die Platten für medizinische Geräte), schleifen wir leicht, damit die Rippen das gleiche Finish wie der Rest des Blechs haben.

Über die Überprüfung der Größen hinaus testen wir die Festigkeit des Teils anhand von Proben aus jeder Charge. Dieses Maß an Leistungstests ist ein wesentliches Unterscheidungsmerkmal unseres Service. Bei Teilen, die Gewicht tragen, führen wir einen „Dreipunkt-Biegetest“ durch: Wir legen das Teil auf zwei Stützen und belasten es langsam in der Mitte. Wir messen, wie stark es sich biegt. Wenn es sich unter 100 kg nicht mehr als 2 mm biegen soll, testen wir es zur Sicherheit mit 120 kg. Für vibrierende Teile führen wir einen 24-Stunden-Vibrationstest durch. Wir montieren das Teil auf einem Rütteltisch und schlagen es mit den gleichen Frequenzen, denen es in Ihrer Fabrik ausgesetzt wäre. Wir stellen sicher, dass die Rippen verhindern, dass das Teil zu stark vibriert – zu starke Vibration kann Schrauben lockern oder innere Teile beschädigen. Diese Tests bestätigen nicht nur die Qualität, sondern liefern auch den dokumentierten Nachweis, dass die Teile in Ihrer Anwendung die erforderliche Leistung erbringen.

Was unseren maßgeschneiderten Versteifungsrippen-Service wirklich auszeichnet, ist unsere umfassende Unterstützung während Ihres gesamten Produktionszyklus – nicht nur bei der Herstellung von Teilen. Während der Designvalidierungsphase bieten wir kostengünstige Musterläufe an: 5–10 gerippte Teile, damit Sie die Passform, ihre Funktionsweise und ihr Gewicht überprüfen können. Wenn ein Muster die Leistungserwartungen nicht erfüllt, beispielsweise weil es eine übermäßige Durchbiegung aufweist, verfeinern unsere Ingenieure das Rippendesign ohne zusätzliche Kosten. Dies kann die Anpassung der Rippentiefe, -menge oder -profils umfassen – je nachdem, welche Optimierung erforderlich ist, um die Zielleistung zu erreichen. Für große Produktionsmengen bieten wir eine flexible Lieferung an. Benötigen Sie Just-in-Time-Teile für Ihre Montagelinie? Wir können das tun. Auch Ihre Rippenmuster lagern wir sicher. Wenn Sie also innerhalb von 6 Monaten oder einem Jahr eine Nachbestellung benötigen, liefern wir Ihnen die Spezifikationen schnell – ohne Verzögerungen.

Wir sind uns bewusst, dass viele Kunden möglicherweise nicht über internes Fachwissen im Bereich Bauingenieurwesen verfügen. Deshalb bieten wir kostenlose Konstruktionshilfe für maßgeschneiderte Versteifungsrippen an. Unsere Ingenieure können sich Ihre bestehenden Teilekonstruktionen ansehen, Schwachstellen finden und Rippen vorschlagen, die es stabiler machen, ohne mehr zu kosten. Letzten Monat kam ein Kunde zu uns, der medizinische Wagen herstellte. Ihre Basis war zu schwach. Wir schlugen zwei flache V-förmige Rippen entlang der Länge vor – dickeres Metall war nicht erforderlich, was ihnen Geld sparte. Jetzt ist es stark genug für ihre Ausrüstung. Dieser kollaborative Ansatz fördert eine Partnerschaft mit dem Ziel, die Gesamtqualität und Leistung Ihres Produkts zu verbessern.

Wir bei Difon Machinery Co., Ltd. glauben, dass maßgeschneiderte Versteifungsrippen mehr als nur Linien auf Blech sind – sie machen Teile zuverlässig und langlebig. Durch die Integration von analytischem Design, Präzisionsfertigung, strengen Tests und engagiertem Support liefern wir gerippte Teile, die auf Ihre Bedürfnisse zugeschnitten, langlebig und pünktlich geliefert werden. Jedes von uns hergestellte Rippenteil wird auf Ihre Bedürfnisse zugeschnitten, auf Langlebigkeit ausgelegt und pünktlich geliefert. Ob Sie Regale verstärken, medizinische Ausrüstung stabilisieren oder LKW-Teile verstärken, wir sind bereit, Ihren Kraftbedarf in funktionierende Teile umzuwandeln. Sind Sie bereit, Ihre Anforderungen an Versteifungsrippen zu besprechen? Benötigen Sie eine Probe? Besuchen Sie unseren Shop. Überzeugen Sie sich selbst, wie wir Bleche in robuste, zuverlässige Komponenten verwandeln, die den reibungslosen und unterbrechungsfreien Betrieb Ihres Unternehmens gewährleisten.
