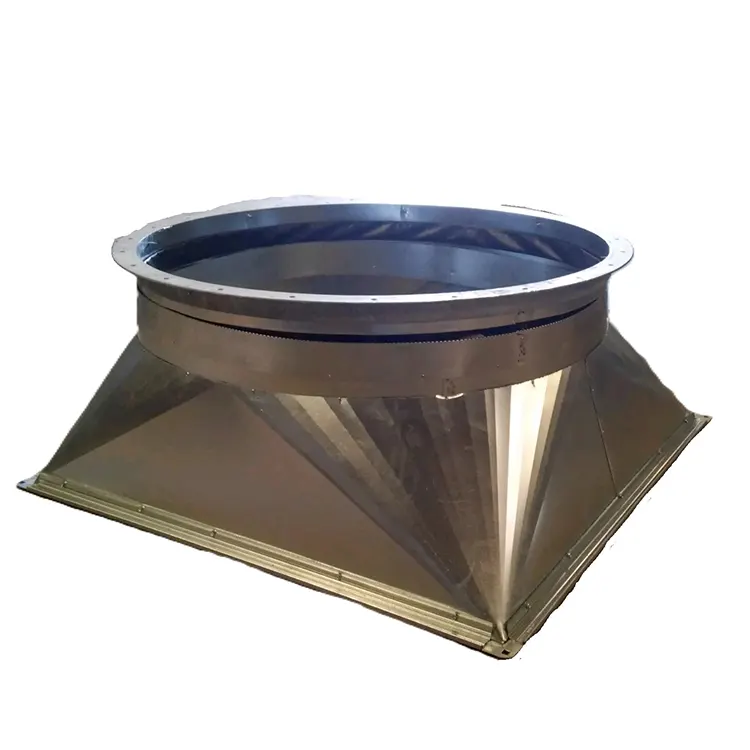

Übergang von quadratisch zu rund

CNC-Biegung für Blechteile mit Übergang von quadratisch zu rund bei Difon Machinery

Hersteller in Branchen wie Lüftungssystemen, chemischer Flüssigkeitsübertragung und Umweltschutzausrüstung benötigen häufig präzise Übergangsteile von quadratisch zu rund. Diese Teile verbinden quadratische oder rechteckige Kanäle/Rohre mit runden und müssen für einen gleichmäßigen Luftstrom, einen geringen Flüssigkeitswiderstand und die Vermeidung von Lecks sorgen. Difon Machinery Co., Ltd. ist ein zuverlässiger Anbieter von CNC-Biegedienstleistungen, die speziell für diese komplexe Blechumformanwendung entwickelt wurden. Unser Hauptangebot umfasst kundenspezifische und halbkundenspezifische quadratische zu runde Übergangsteile – kleine für gewerbliche HVAC-Kanäle bis hin zu großen für industrielle Chemikalientransferleitungen. Wenn Sie diese Übergangsteile von Difon kaufen, ersparen Sie sich die Mühe, mehrere Komponenten zusammenzusetzen oder manuelle Arbeit zu leisten. Außerdem erhalten Sie einen Partner, der weiß, wie sich diese Teile auf die Gesamteffizienz Ihres Systems auswirken und wie lange es hält.

Diese Übergangsteile von quadratisch zu rund sehen vielleicht wie einfache „Anschlüsse“ aus, aber ihr Design und ihre Herstellung wirken sich direkt auf die Effizienz, Sicherheit und Langlebigkeit Ihres Systems aus. In der Heizungs-, Lüftungs- und Klimatechnik kann ein schlecht ausgeführter Übergang zu Luftturbulenzen führen – er verbraucht mehr Energie und verursacht mehr Lärm. Beim Transfer chemischer Flüssigkeiten können ungleichmäßige Nähte oder ungleichmäßige Wandstärken zu Undichtigkeiten führen – das sind Sicherheitsrisiken und Abfallmaterial. Vielen Standardblechlieferanten fehlt das Fachwissen für Übergänge von quadratisch zu rund, was oft zu Kompromissen bei der Präzision führt. Der spezielle CNC-Biegeprozess von Difon ist speziell darauf ausgelegt, die einzigartigen Herausforderungen dieser Geometrie zu meistern: Er bewegt sich sanft von eckig (quadratisch/rechteckig) zu gebogen (rund), ohne das Material zu falten, zu dünn zu machen oder seine Struktur zu schwächen. Unser Prozess ist darauf ausgelegt, sowohl technische Präzision als auch reale Leistung zu liefern. Jedes von uns hergestellte Übergangsteil passt nicht nur perfekt zu Ihren quadratischen und runden Komponenten, sondern trägt auch dazu bei, dass Ihr gesamtes System besser funktioniert – unabhängig davon, ob Sie Luft, Wasser oder chemische Flüssigkeiten bewegen.

Die Herstellung Ihres Übergangsteils von quadratisch zu rund folgt einem strengen dreistufigen Arbeitsablauf: Design, Produktion und Endbearbeitung, um eine nahtlose Integration in Ihr System von Anfang bis Ende zu gewährleisten. Dieser Arbeitsablauf befasst sich mit der natürlichen Komplexität der Form und beginnt mit der detaillierten Designoptimierung. Standardbiegeteile folgen einfachen 2D-Formen, aber Übergänge von quadratisch zu rund erfordern eine präzise 3D-Modellierung. Der Prozess erfordert eine genaue Berechnung des „Entwicklungsmusters“ – der flachen Blechanordnung, die sich in die gewünschte Übergangsform biegt. Bei Difon nutzt unser Ingenieurteam fortschrittliche CAD-Software, um 3D-Modelle des Übergangsteils zu erstellen. Anschließend führen wir eine Finite-Elemente-Analyse (FEA) durch, um zu sehen, wie sich das Material beim Biegen verhält. Diese Simulation erkennt potenzielle Probleme frühzeitig. Wenn beispielsweise der Übergang von einem 200-mm-Vierkantkanal zu einem 150-mm-Rundrohr an einer Stelle einen zu engen Radius aufweist, zeigt die FEA Materialfalten an. Unser Team wird das Profil anpassen, um den Übergangsradius etwas größer zu machen, damit sich das Metall reibungslos und ohne Spannung biegt. Wir arbeiten auch mit Ihrem Team zusammen, um sicherzustellen, dass das Design den Anforderungen Ihres Systems entspricht. Wenn der Übergang in einem Hochtemperatur-HLK-System erfolgt, passen wir die Materialstärke an, um Verformungen zu vermeiden. Wenn es um korrosive Chemikalien geht, wählen wir Legierungsqualitäten aus, die Beschädigungen besser widerstehen. Diese Entwurfsphase ist grundlegend und nicht vorläufig – sie ist entscheidend für die Gewährleistung eines reibungslosen und erfolgreichen Biegeprozesses. Bei einem aktuellen Kundenauftrag identifizierte und behebt unsere FEA-Analyse eine potenzielle Leckstelle im anfänglichen Übergangsentwurf vor Produktionsbeginn. Sobald der Entwurf fertig ist, gehen wir zum CNC-basierten segmentierten Biegen über – dies ist der wichtigste Schritt für einen reibungslosen Übergang von quadratisch zu rund. Für einfache U-Bögen oder L-Bögen sind nur einachsige CNC-Maschinen erforderlich, für Übergänge von quadratisch zu rund sind jedoch mehrachsige CNC-Maschinen erforderlich. Diese Maschinen können Druck und Winkel an verschiedenen Stellen des Blechs anpassen. Sie verfügen über programmierbare Hinteranschläge und Echtzeit-Winkelüberwachungssensoren. So funktioniert es für ein typisches Teil: Sagen wir einen 1,5 mm dicken Übergang aus verzinktem Stahl von 250 mm quadratisch zu 200 mm rund. Zuerst laden wir das flache Entwicklungsmuster auf den Arbeitstisch der Maschine. Das CNC-System verwendet die 3D-Designdatei, um 8–12 „Biegesegmente“ abzubilden – jedes für einen kleinen Teil des Übergangs. Für jedes Segment passt die Maschine den Hinteranschlag an, um das Metall exakt zu positionieren. Anschließend wird der richtige Druck ausgeübt, um das Segment in einem bestimmten Winkel zu biegen. Zwischen jedem Segment prüft der Winkelsensor, ob die Biegung korrekt ist. Wenn ein Segment auch nur um 0,3° abweicht, passt die Maschine den Druck für das nächste automatisch an. Diese segmentierte Methode vermeidet „Materialgedächtnis“ – wenn Metall scharfen Formänderungen widersteht. Dies führt zu einem sanften, kontinuierlichen Übergang von quadratisch zu rund, ohne scharfe Unterbrechungen oder Materialverformungen.

Um sicherzustellen, dass das Teil für die sofortige Integration bereit ist, wird es einer Präzisionskalibrierung und Nahtbearbeitung unterzogen. Mit diesen Schritten ist das Übergangsteil von quadratisch zu rund sofort für den Einsatz in Ihrem System bereit. Zunächst nutzen wir einen Laser-Konturscanner, um die gesamte Oberfläche des Teils abzubilden. Wir vergleichen diese Karte mit der ursprünglichen 3D-Designdatei, um sicherzustellen, dass die Übergangskurve konsistent ist und das quadratische Ende zu Standardkanal-/Rohrgrößen passt. Für Teile, die eine Naht benötigen, verwenden wir WIG-Schweißen für Edelstahl und Aluminium oder Punktschweißen für verzinkten Stahl. Dann schleifen wir die Naht glatt, um alle Unebenheiten zu beseitigen, die den Luft- oder Flüssigkeitsfluss stören könnten. Zusätzlich wird jede Charge einer Maßhaltigkeitsprüfung unterzogen: Wir verbinden das Übergangsteil mit einem Standard-Vierkantkanal und einem Rundrohr und prüfen es mit einer dünnen Fühlerlehre auf Lücken. Wenn ein Spalt größer als 0,1 mm ist, passen wir die Biegeparameter für den nächsten Teilesatz an. Für Teile, die Flüssigkeiten transportieren, führen wir zusätzlich einen Drucktest durch: Wir dichten das Teil ab, füllen es mit Wasser oder Luft und prüfen es auf Undichtigkeiten beim 1,2-fachen maximalen Betriebsdruck Ihres Systems. Dadurch wird sichergestellt, dass keine Flüssigkeit durch die Übergangsnähte sickert.

Ein wesentlicher Vorteil der Wahl von Difon ist unser umfassender Ansatz zur Gewährleistung der Systemkompatibilität. Viele Kunden kommen mit vorhandenen quadratischen und runden Bauteilen zu uns. Sie befürchten, dass ein benutzerdefiniertes Übergangsteil nicht zu ihren alten Systemen passt. Um dieses Problem zu lösen, bieten wir Vor-Ort- oder Remote-Dienste zur „Dimensionsüberprüfung“ an. Wir schicken entweder einen Techniker, der Ihre vorhandenen Kanäle/Rohre misst, oder führen Sie durch die Messungen selbst mit einem digitalen Messschieber. Anschließend passen wir das Design des Übergangsteils an kleine Unterschiede in Ihren Komponenten an. Wenn Ihr quadratischer Kanal beispielsweise eine Seitenlänge von 252 mm hat, passen wir das Entwicklungsmuster entsprechend an und sorgen so für eine präzise Passform. Wir geben auch Installationsanleitungen: Jeder Bestellung liegt eine einfache Anleitung bei. Es enthält klare Anweisungen zur Teileausrichtung und gibt die empfohlenen Befestigungselemente an. Unser technisches Team steht Ihnen auch per Telefon oder Videoanruf zur Verfügung, um Installationsfragen zu beantworten – ein Supportniveau, das unseren Service auszeichnet.

Stammkunden können von maßgeschneiderten Produktionsplanungs- und Bestandsverwaltungsprogrammen für Übergangsteile von quadratisch zu rund profitieren. Wenn Sie ein HVAC-Hersteller sind, der monatlich 500 Einheiten herstellt, können wir einen wiederkehrenden Auftrag mit monatlichen Lieferungen einrichten. Fertigteile lagern wir in unserem klimatisierten Lager – die dortige Feuchtigkeit schadet weder verzinktem Stahl noch Aluminium. Beschleunigen Sie Ihren Entwicklungszyklus mit unserem Rapid-Prototyping-Service: Wenn Sie ein neues Lüftungssystem entwickeln und ein Muster-Übergangsteil benötigen, um den Luftstrom zu testen, können wir es mit unserer CNC-Kleinserienlinie innerhalb von 3–5 Werktagen fertigen. So können Sie die Leistung überprüfen, bevor Sie eine Menge bestellen. Unser System führt detaillierte Aufzeichnungen Ihrer Bestellhistorie. Wenn Sie ein vor sechs Monaten gekauftes Teil nachbestellen müssen, verfügen wir bereits über die Designdatei und die Materialspezifikationen. Dadurch verkürzt sich die Durchlaufzeit im Vergleich zu Neuaufträgen um etwa 30 %.

Übergangsteile von quadratisch zu rund sind mehr als nur Verbindungsstücke; Sie sind entscheidend für die Systemleistung. Sie sind entscheidende Komponenten für den reibungslosen, sicheren und zuverlässigen Betrieb Ihres Systems. Durch die Kombination von spezialisiertem CNC-Biegen, Designoptimierung, Materialkompetenz und einem Engagement für Kompatibilität stellen wir sicher, dass jedes Übergangsteil Ihren Maß- und Leistungsanforderungen entspricht. Egal, ob Sie ein kommerzielles HVAC-Netzwerk, eine industrielle Chemiepipeline oder ein Staubsammelsystem bauen, unsere Übergangsteile von quadratisch zu rund schließen nahtlos die Lücke zwischen quadratischen und runden Komponenten. Möchten Sie über Ihre spezifischen Bedürfnisse sprechen? Musterteil anfordern? Kommen Sie und besichtigen Sie unsere Einrichtung? Kontaktieren Sie unser Team. Sie können aus erster Hand dabei zusehen, wie wir flache Bleche in Präzisionsteile verwandeln, die die Effizienz und Zuverlässigkeit Ihres Betriebs gewährleisten.
