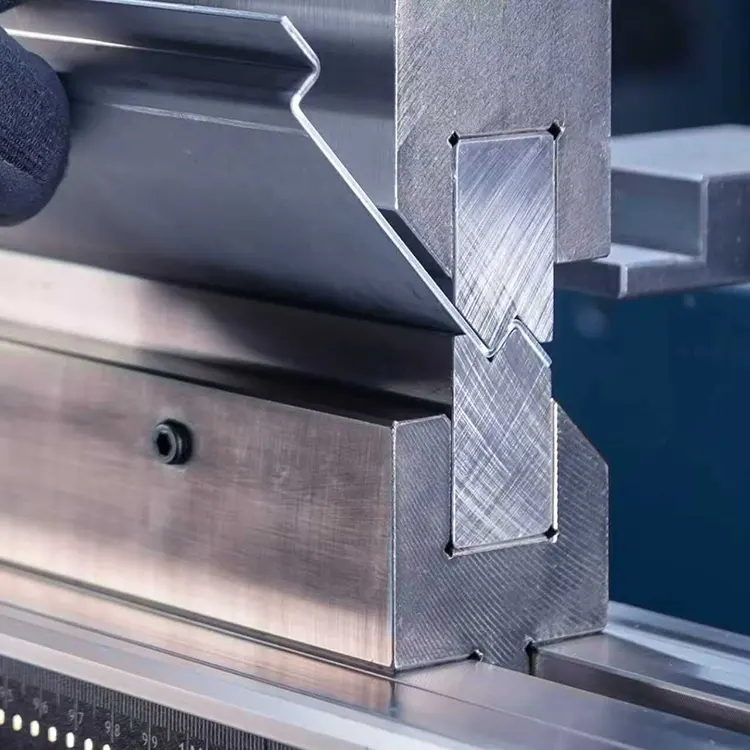

Offsetbiegen von Blechen

CNC-Biegen für Blech-Offsetbiegeteile bei Difon Machinery

Hersteller in Branchen wie Gehäusen für elektronische Geräte, Industrieschränken und Rahmen für medizinische Geräte benötigen häufig Blechteile mit präzisen, kontrollierten Versätzen. Diese Teile überbrücken Lücken zwischen nicht übereinstimmenden Montageflächen oder schaffen strukturierte Abstände für interne Komponenten. Difon Machinery ist auf Präzisions-Blech-Offsetbiegedienste spezialisiert, die Ausrichtungsprobleme lösen. Wir liefern kundenspezifische und halbkundenspezifische Offset-Biegelösungen für Anwendungen wie abgestufte elektronische Halterungshalterungen, versetzte Schrankteiler, versetzte Montageplatten für medizinische Geräte und mehr. Jedes Teil wird mit fortschrittlicher CNC-Biegetechnik hergestellt, um exakte Versatzgrößen und gleichmäßige Winkel zu erzielen. Dadurch wird sichergestellt, dass sie problemlos in Ihre bestehenden Montagelinien passen. Durch die Zusammenarbeit mit Difon für Ihre Offset-Teile entfallen manuelle Anpassungen oder die Montage mehrerer Komponenten, wodurch Ihr Produktionsprozess optimiert wird. Dies führt zu einer verbesserten Produktpassung, Funktionalität und kürzeren Montagezeiten.

Das Offsetbiegen von Blechen ist nicht nur eine Art Standardbiegen, sondern ein spezieller Prozess zur Behebung eines häufigen Fertigungsproblems: das Ausrichten von Teilen an Oberflächen, die nicht auf derselben Ebene liegen. Nehmen Sie ein elektronisches Gerät: Es benötigt möglicherweise eine Halterung, die eine Leiterplatte 10 mm über einem Metallgehäuse versetzt, um Hitzeprobleme zu vermeiden. Ein Industrieschrank könnte eine Trennwand mit einem Versatz von 5 mm benötigen, um eine Dichtung unterzubringen. Für einen medizinischen Wagen ist möglicherweise eine Montageplatte mit einem Versatz von 3 mm erforderlich, damit er mit vorhandener Hardware funktioniert. Standard-Biegedienstleistungen erfüllen diese genauen Anforderungen oft nicht. Sie fertigen Teile mit inkonsistenten Versatztiefen oder -winkeln, die eine Anpassung vor Ort erfordern – was Zeit verschwendet und das Risiko einer Teilebeschädigung mit sich bringt. In der Offset-Biegefabrik von Difon biegen wir nicht nur „Teile mit Offsets“. Wir entwerfen jeden Versatz so, dass er Ihren spezifischen Montageanforderungen entspricht. Der Prozess beginnt mit der Analyse der Interaktion des Teils mit anderen Komponenten: Welchen Spalt benötigen Sie zwischen den Oberflächen? Hält der Versatz das Gewicht oder erhöht er nur den Abstand? Muss der Versatz mit den vorgebohrten Löchern übereinstimmen? Dieser montageorientierte Ansatz stellt sicher, dass jedes von uns gelieferte versetzte Teil auf Anhieb passt. Keine Nacharbeit, keine Verzögerungen bei Ihrem Produktionsplan.

Unser Blech-Offsetbiegeservice beginnt mit einem dreiphasigen Arbeitsablauf, der auf Präzision und Kompatibilität ausgerichtet ist. Der Prozess beginnt mit einer detaillierten Analyse Ihrer Offset-Anforderungen. Das Standardbiegen konzentriert sich nur auf die Teileabmessungen, beim Offsetbiegen von Blechen müssen wir jedoch den gesamten Zusammenbaukontext des Teils abbilden. Wenn Sie beispielsweise eine versetzte Halterung für ein 19-Zoll-Server-Rack benötigen, prüft unser Technikteam zunächst die Innengröße des Racks, wie viel Gewicht die Halterung tragen kann und wo sich vorhandene Montagelöcher befinden. Dann verwenden wir eine 2D-CAD-Software, um einen „Offset-Entwurf“ zu erstellen. Dabei werden nicht nur die Länge, Breite und Versatztiefe des Teils aufgeführt, sondern auch Referenzpunkte zur Ausrichtung an anderen Komponenten markiert. Der Entwurf enthält wichtige Details: „Versatzrichtung“, „Versatztoleranz“ und „Biegereihenfolge“. Für komplexe Teile mit mehreren Versätzen – wie eine Schranktrennwand mit sowohl vertikalen als auch horizontalen Versätzen – erstellen wir 3D-Renderings. Diese zeigen, wie das Teil in die Endbaugruppe passt, sodass wir Ausrichtungsprobleme erkennen können, bevor die Produktion beginnt. Dieser Zuordnungsschritt stellt sicher, dass der Offset-Biegeprozess Ihren individuellen Montageanforderungen entspricht und nicht nur allgemeinen Regeln.

Sobald der Offset-Entwurf fertig ist, gehen wir zum mehrachsigen CNC-Biegen über, um präzise Offsets herzustellen. In dieser Phase nutzen wir unsere Spezialausrüstung, um Präzision zu gewährleisten. Einfache 3-Achsen-CNC-Biegemaschinen haben Schwierigkeiten mit der konsistenten Versatzkontrolle, wir verwenden jedoch 6-Achsen-Maschinen. Diese verfügen über zwei Hinteranschläge und Echtzeit-Offset-Überwachungssensoren. Sie ermöglichten uns, zwei wichtige Dinge für das Offset-Biegen anzupassen: „Offset-Tiefe“ und „Offset-Winkel“. Nehmen wir an, wir fertigen eine vertikal um 5 mm versetzte Halterung aus 1,5 mm dickem kaltgewalztem Stahl. Das CNC-System folgt einem klaren Ablauf: Zuerst richtet es das Blech mit dem primären Hinteranschlag aus, um den ersten Biegepunkt zu erreichen. Anschließend erfolgt mit 110 bar Druck eine 90°-Biegung – dies bildet den ersten Schritt des Versatzes. Anschließend verschiebt der sekundäre Hinteranschlag das Blech horizontal um 5 mm. Abschließend erfolgt mit einem Druck von 105 bar eine zweite 90°-Biegung. Damit ist der Versatz abgeschlossen und beide Flächen bleiben innerhalb von ±0,05 mm parallel. Diese Mehrachsensteuerung eliminiert „Offset-Drift“ – die allmähliche Tiefenabweichung, die bei manuellen oder einfachen CNC-Biegeprozessen üblich ist.

Nachdem wir den Versatz vorgenommen haben, führen wir einen Kompatibilitätstest der Baugruppe durch. Dieser Schritt, ein wesentliches Unterscheidungsmerkmal unserer Dienstleistung, basiert auf der Erkenntnis, dass Maßgenauigkeit allein ohne Baugruppenkompatibilität nicht ausreicht. Bei diesem Test geht es nicht nur darum, Größen zu überprüfen. Wir kopieren Ihre tatsächliche Montageumgebung mit echten oder nachgebildeten Teilen. Wenn Sie beispielsweise versetzte Halterungen für ein medizinisches Gerät bestellt haben, montieren wir die Halterungen an einer Kopie des Rahmens Ihres Geräts. Anschließend befestigen wir das medizinische Bauteil, für das es vorgesehen ist, und prüfen: Erreicht der Versatz den benötigten Abstand von 8 mm zwischen Rahmen und Arm? Können Sie die Komponente befestigen, ohne Gewalt anzuwenden oder die Halterung falsch auszurichten? Stimmen die vorgebohrten Löcher in der Halterung mit den Löchern im Rahmen überein? Wenn wir eine Fehlausrichtung feststellen – selbst wenn sie nur 0,1 mm beträgt – passen wir die CNC-Biegeeinstellungen für den Rest der Charge an. Optimieren Sie möglicherweise die Position des Hinteranschlags oder den Biegedruck. Diese praxisnahe Validierung stellt sicher, dass Ihre Offset-Teile nicht nur maßhaltig sind, sondern auch für die sofortige Integration optimiert sind.

Die Qualitätssicherung für Offsetteile basiert auf drei entscheidenden Merkmalen. Wir konzentrieren uns auf drei Hauptaspekte: konsistente Versatztiefe, Parallelität zwischen Versatzflächen und Ausrichtung an Montagereferenzpunkten. Für jedes Teil verwenden wir einen Laser-Entfernungsmesser, um die Versatztiefe an drei Punkten zu überprüfen. Wir stellen sicher, dass die Abweichung über das Teil nicht mehr als ±0,05 mm beträgt. Um die Parallelität zu überprüfen, vergleichen wir die beiden versetzten Flächen mit einem Präzisions-Ebenheitsmessgerät. Wir lehnen alle Teile ab, bei denen der Spalt zwischen den Oberflächen mehr als 0,08 mm beträgt. Für Ausrichtungsprüfungen verwenden wir ein KMG, um die Position vorgebohrter Löcher oder Kerben relativ zum Versatz abzubilden. Wir stellen sicher, dass sie innerhalb von ±0,1 mm mit Ihrem Bauplan übereinstimmen. Jedes Teil, das diese Prüfungen besteht, erhält eine eindeutige Seriennummer. Für eine vollständige Rückverfolgbarkeit wird eine Verknüpfung zu den Produktionsdaten hergestellt. Dies ist für regulierte Branchen wie Medizingeräte und Luft- und Raumfahrt von entscheidender Bedeutung, in denen vollständige Rückverfolgbarkeit und Compliance obligatorisch sind.

Das Hauptunterscheidungsmerkmal von Difon liegt in unserem Engagement für montageorientierte Innovation. Wir wissen, dass sich Offset-Anforderungen häufig ändern, wenn sich Ihr Produktdesign weiterentwickelt. Daher bieten wir eine „schnelle Rekonfiguration“ für laufende Projekte an. Wenn Sie während der Produktion einen Versatz von 10 mm auf 12 mm ändern müssen, können unsere CNC-Maschinen die Einstellungen in weniger als 10 Minuten ändern. Einfache Maschinen benötigen mehr als 30 Minuten – das reduziert die Ausfallzeiten erheblich. Wir geben auch Ratschläge zur „Offset-Optimierung“. Wenn Ihr ursprünglicher Entwurf einen komplexen, mehrstufigen Versatz erfordert, der zu teuer ist, können unsere Ingenieure einfachere Versatzformen vorschlagen. Letzten Monat fragte beispielsweise ein Kunde nach einer Halterung mit drei separaten 5-mm-Versatzen. Wir haben es auf einen einzelnen 15-mm-Versatz mit abgestuften Merkmalen umgestaltet. Dadurch wurde die Produktionszeit um 25 % verkürzt, während gleichzeitig die volle Kompatibilität mit der Baugruppe gewahrt blieb.

Difon Machinery arbeitet mit Ihnen zusammen, um Montageherausforderungen zu lösen und liefert mehr als nur Teile – wir liefern eine nahtlose Integration. Wir konzentrieren uns auf die Ausrichtung der Baugruppe, mehrachsige CNC-Präzision, Tests in der Praxis und flexiblen Support. Jedes von uns gefertigte Offsetteil fügt sich nahtlos in Ihren Produktionsprozess ein. Dadurch sparen Sie Zeit, reduzieren Abfall und machen Ihr Produkt zuverlässiger. Wenn Sie Elektronikgehäuse, Industrieschränke oder medizinische Geräte bauen, sind wir bereit, Ihre Offset-Anforderungen in hochwertige, einbaufertige Teile umzuwandeln. Sind Sie bereit zu besprechen, wie unser Know-how im Offsetbiegen Ihrem Projekt zugute kommen kann? Musterteil anfordern? Kommen Sie und besichtigen Sie unsere Fabrik? Kontaktieren Sie unser Team. Überzeugen Sie sich selbst, wie unser Verfahren Bleche in Präzisionskomponenten verwandelt, die die Leistung und Zuverlässigkeit Ihrer Produkte verbessern
